继我们上次的进度继续。
我们上次已经给我们的 Nav2 的全局代价地图接入了滚动窗口。
上次我们少说了一个参数，track_unknown_space。
global_costmap:
global_costmap:
ros__parameters:
global_frame: map
robot_base_frame: base_link
robot_radius: 0.34
rolling_window: true
width: 20
height: 20
track_unknown_space: false
这个参数是是否追踪未知区域的功能，如果设置为 false 的话，未知区域通常会被按照普通区域或可通行区域来进行处理；而如果设置为 true 的话，则未知区域通常会被按照 UNKNOWN 进行单独保留。
后续 planner 可以根据配置来决定是否穿行未知区域，来决定是否保守导航。
接下来我们给全局代价地图加入障碍层：
global_costmap:
global_costmap:
ros__parameters:
global_frame: map
robot_base_frame: base_link
robot_radius: 0.34
rolling_window: True
width: 20
height: 20
track_unknown_space: false
plugins: ["obstacle_layer", "inflation_layer"]
obstacle_layer:
plugin: "nav2_costmap_2d::ObstcaleLayer"
observation_sources: scan
scan:
topic: /scan
date_type: "LaserScan"
clearing: True
marking: True
inflation_layer:
plugin: "nav2_costmap_2d::InflationLayer"
inflation_radius: 0.7
和我们局部代价地图的障碍层同理，这也是为了在全局进行 SLAM 建模而使用的参数。
然后就可以正式接入我们的 planner 了。
配置一下 planner server:
planner_server:
ros__parameters:
planner_plugins: ["GridBased"]
GridBased:
plugin: "nav2_navfn_planner::NavfnPlanner"
这里我们选择的 planner 实例名称为 GridBased，它使用了 NavfnPlanner 这个插件来作为实现。
至于为什么叫 GridBased...，因为 NavfnPlanner 是基于 costmap 网格来进行路径规划的经典全局规划器。它在二维栅格地图上探索路径，所以我们配置项也通常将这个 planner 实例命名为 GridBased。
再加入容差和 unknown 的策略：
planner_server:
ros__parameters:
planner_plugins: ["GridBased"]
GridBased:
plugin: "nav2_navfn_planner::NavfnPlanner"
tolerance: 0.10
use_astar: false
allow_unknown: true
这里我们容差为 0.10，单位为米，即在目标不可达时，在周围 0.1 米范围内找一个可达的点来作为目标点来进行寻路过去。
然后是 use_astar，表示是否使用 A* 寻路算法， 我们设置为 false，表示使用基础的 Dijkstra 寻路算法。
最后的 allow_unknown 就是表示是否经过未知区域，相当于将未知区域当作普通的可通行区域来进行对待。
除此之外，我们还要接入 velocity smoother，来平滑我们的速度，让原始速度不是直接交给我们的 Gazebo，而是先交给 Smoother。
velocity_smoother:
ros__parameters:
smoothing_frequency: 20.0
feedback: "OPEN_LOOP"
max_velocity: [0.45, 0.0, 1.2]
min_velocity: [-0.20, 0.0, -1.2]
max_accel: [0.8, 0.0, 1.5]
max_decel: [-0.8, 0.0, -1.5]
这里的 smoothing_frequency 表示每秒发布多少次平滑后的速度，我们这里设置为 20，即 20Hz。
然后是 feedback，这个参数在这里的作用是让平滑器根据什么反馈来估计当前速度，我们这里是让它根据上一次自己平滑后的速度输出来作为一个反馈，然后进行逼近 controller 所预期的速度。
下面的max/min_velocity 即表示最大的速度，这个数组从左到右分别代表 x, y 方向上的线速度和 z 轴上的角速度。
而 max_accel/decel则分别代表这几个方向上的最大加/减速度。
最后加入碰撞监控，用来在小车接近障碍物时限制运动：
collision_monitor:
ros__parameters:
base_frame_id: "base_link"
odom_frame_id: "odom"
cmd_vel_in_topic: "cmd_vel_smoothed"
cmd_vel_out_topic: "cmd_vel"
这里表示它读取平滑速度，然后发布监控后的速度，但是当前由于我们的 Gazebo Bridge 是直接订阅的平滑速度，因此这里的 cmd_vel 更多的是作为一种观察是否接近碰撞的监控，而非速度的直接入口。
然后加入 footprint approach：
collision_monitor:
ros__parameters:
base_frame_id: "base_link"
odom_frame_id: "odom"
cmd_vel_in_topic: "cmd_vel_smoothed"
cmd_vel_out_topic: "cmd_vel"
polygons: ["FootprintApproach"]
FootprintApproach:
type: "polygon"
action_type: "approach"
footprint_topic: "/local_costmap/published_footprint"
time_before_collision: 1.2
这里我们启用了一个碰撞检测区域，名字叫：FootprintApproach。
类型为polygon多边形，action_type 行动策略为 approach，表示根据当前速度预测机器人沿轨迹前进时，多久以后会撞上检测区域内的障碍物。如果碰撞时间太短，则就限制速度，让机器人不会在限制的时间内撞上去。
而这个多边形则从 footprint_topic 中的 /local_costmap/published_footprint 中进行获取，也就是用机器人自身的轮廓作为碰撞检查区域，而不是手写一个多边形。
最后的 time_before_collision 则就表示安全时间窗口，我们设置为了 1.2 秒。
总的来说就是：如果按照当前速度继续运动，预计 1.2 秒内会发生碰撞的话，则就触发 approach 的速度限制来进行保护。
然后我们编写一下启动文件 src/kibot_one_sim/launch/nav2.launch.py。
我们上次编写好了基本的骨架：
from launch import LaunchDescription
def generate_launch_description() -> LaunchDescription:
return LaunchDescription([])
然后将我们需要复用的路径添加到里面：
from pathlib import Path
from ament_index_python.packages import get_package_share_directory
from launch import LaunchDescription
def generate_launch_description() -> LaunchDescription:
sim_pkg_share = Path(get_package_share_directory(package_name="kibot_one_sim"))
nav2_bringup_share = Path(get_package_share_directory(package_name="nav2_bringup"))
return LaunchDescription(initial_entities=[])
然后引入我们需要的文件：
from pathlib import Path
from ament_index_python.packages import get_package_share_directory
from launch import LaunchDescription
def generate_launch_description() -> LaunchDescription:
sim_pkg_share = Path(get_package_share_directory(package_name="kibot_one_sim"))
nav2_bringup_share = Path(get_package_share_directory(package_name="nav2_bringup"))
default_world = sim_pkg_share / "worlds" / "kibot_one_obstacles.worlds.sdf"
sim_with_bridge_launch = sim_pkg_share / "launch" / "sim_with_bridge.launch.py"
slam_launch = sim_pkg_share / "launch" / "slam.launch.py"
nav2_navigation_launch = nav2_bringup_share / "launch" / "navigation_launch.py"
nav2_rviz_config = nav2_bringup_share / "rviz" / "nav2_default_view.rviz"
nav2_params = sim_pkg_share / "config" / "nav2_params.yaml"
return LaunchDescription(initial_entities=[])
这些变量对应的文件还没有启动对应的东西，只是先引入进来。
然后声明我们所需的参数：
world_arg = DeclareLaunchArgument(
name="world",
default_value=str(default_world),
description="Gazebo 世界文件的绝对路径。",
)
params_file_arg = DeclareLaunchArgument(
name="params_file",
default_value=str(nav2_params),
description="Nav2 参数文件路径。"
)
这两个参数是核心参数，用于控制我们拉起 Nav2 的世界和 Nav2 参数文件的路径。
use_sim_time_arg = DeclareLaunchArgument(
name="use_sim_time",
default_value="true",
description="Nav2 是否使用仿真时间"
)
autostart_arg = DeclareLaunchArgument(
name="autostart",
default_value="true",
description="是否自动激活 Nav2 lifecycle nodes。"
)
这两个参数用于控制 Nav2 是否使用仿真时间，以及是否自动激活 Nav2 lifecycle nodes，如果不自动激活的话，可能会出现 Nav2 节点启动了但是进入不了激活状态的问题，/navigate_to_pose也不能正常执行目标。
use_composition_arg = DeclareLaunchArgument(
name="use_composition",
default_value="false",
description="是否使用 Nav2 组合节点容器。"
)
use_respawn_arg = DeclareLaunchArgument(
name="use_respawn",
default_value="false",
description="Nav2 节点退出后是否自动重启。"
)
我们当前节点默认不使用组合节点和自动重启，方便进行调试各个节点和日志。
然后接下来把 Gazebo 和 bridge 进行包起来。
start_sim_arg = DeclareLaunchArgument(
name="start_sim",
default_value="true",
description="是否同步启动 Gazebo 和 ros_gz_bridge。",
)
run_on_start_arg = DeclareLaunchArgument(
name="run_on_start",
default_value="true",
description="是否使用 `-r` 参数让 Gazebo 启动后立刻运行仿真。"
)
这里 run_on_start_arg 是一个很重要的参数，因为如果 Gazebo 在暂停状态的话， /odom 和 TF 不会稳定推送， Nav2 lifecycle 的激活会变得不可靠。
然后给他们包含进去：
start_sim = IncludeLaunchDescription(
launch_description_source=PythonLaunchDescriptionSource(launch_file_path=str(sim_with_bridge_launch)),
launch_arguments={
"world": LaunchConfiguration(variable_name="world"),
"run_on_start": LaunchConfiguration(variable_name="run_on_start"),
}.items(),
condition=IfCondition(predicate_expression=LaunchConfiguration(variable_name="start_sim"))
)
接下来把我们的 SLAM 也给包进去：
start_slam_arg = DeclareLaunchArgument(
name="start_slam",
default_value="true",
description="是否同时启动 slam_toolbox。"
)
use_lidar_static_tf_arg = DeclareLaunchArgument(
name="use_lidar_static_tf",
default_value="true",
description="透传给 slam.launch.py，用于补齐 base_link -> lidar_link。"
)
start_slam = IncludeLaunchDescription(
launch_description_source=PythonLaunchDescriptionSource(launch_file_path=str(slam_launch)),
launch_arguments={
"use_lidar_static_tf": LaunchConfiguration(variable_name="use_lidar_static_tf"),
}.items(),
condition=IfCondition(predicate_expression=LaunchConfiguration(variable_name="start_slam"))
)
Nav2 和日志等级：
start_nav2_arg = DeclareLaunchArgument(
name="start_nav2",
default_value="true",
description="是否启动 Nav2 navigation stack。",
)
log_level_arg = DeclareLaunchArgument(
name="log_level",
default_value="info",
description="Nav2 日志等级。",
)
start_nav2 = IncludeLaunchDescription(
launch_description_source=PythonLaunchDescriptionSource(str(nav2_navigation_launch)),
launch_arguments={
"use_sim_time": LaunchConfiguration("use_sim_time"),
"autostart": LaunchConfiguration("autostart"),
"params_file": LaunchConfiguration("params_file"),
"use_composition": LaunchConfiguration("use_composition"),
"use_respawn": LaunchConfiguration("use_respawn"),
"log_level": LaunchConfiguration("log_level"),
}.items(),
condition=IfCondition(LaunchConfiguration("start_nav2")),
)
最后加入我们可选的 RViz：
use_rviz_arg = DeclareLaunchArgument(
name="use_rviz",
default_value="false",
description="是否启动 RViz Nav2 默认视图。",
)
现在我们就可以把这些 actions 全部一股脑的塞到 LaunchDescription 中了：
return LaunchDescription(initial_entities=[
world_arg,
params_file_arg,
use_sim_time_arg,
autostart_arg,
use_composition_arg,
use_respawn_arg,
log_level_arg,
start_sim_arg,
run_on_start_arg,
start_slam_arg,
start_nav2_arg,
use_lidar_static_tf_arg,
use_rviz_arg,
start_sim,
start_slam,
start_nav2,
start_rviz,
])
最后构建，看看我们预期的参数：
(.venv) jese--ki@KiBall:~/Projects/dev/KiBots/KiBotTwo$ ros2 launch kibot_one_sim nav2.launch.py --show-args
Arguments (pass arguments as '<name>:=<value>'):
'world':
Gazebo 世界文件的绝对路径。
(default: '/home/jese--ki/Projects/dev/KiBots/KiBotTwo/install/kibot_one_sim/share/kibot_one_sim/worlds/kibot_one_obstacles.worlds.sdf')
'params_file':
Nav2 参数文件路径。
(default: '/home/jese--ki/Projects/dev/KiBots/KiBotTwo/install/kibot_one_sim/share/kibot_one_sim/config/nav2_params.yaml')
'use_sim_time':
Nav2 是否使用仿真时间
(default: 'true')
'autostart':
是否自动激活 Nav2 lifecycle nodes。
(default: 'true')
'use_composition':
是否使用 Nav2 组合节点容器。
(default: 'false')
'use_respawn':
Nav2 节点退出后是否自动重启。
(default: 'false')
'log_level':
Nav2 日志等级。
(default: 'info')
'start_sim':
是否同步启动 Gazebo 和 ros_gz_bridge。
(default: 'true')
'run_on_start':
是否使用 `-r` 参数让 Gazebo 启动后立刻运行仿真。
(default: 'true')
'start_slam':
是否同时启动 slam_toolbox。
(default: 'true')
'start_nav2':
是否启动 Nav2 navigation stack。
(default: 'true')
'use_lidar_static_tf':
透传给 slam.launch.py，用于补齐 base_link -> lidar_link。
(default: 'true')
'use_rviz':
是否启动 RViz Nav2 默认视图。
(default: 'false')
'use_lifecycle_manager':
Enable bond connection during node activation
(default: 'false')
'slam_params_file':
Full path to the ROS2 parameters file to use for the slam_toolbox node
(default: '/opt/ros/jazzy/share/slam_toolbox/config/mapper_params_online_async.yaml')
'namespace':
Top-level namespace
(default: '')
'container_name':
the name of conatiner that nodes will load in if use composition
(default: 'nav2_container')
可以看到都符合我们的预期。
现在启动一下看看：
(.venv) jese--ki@KiBall:~/Projects/dev/KiBots/KiBotTwo$ ros2 launch kibot_one_sim nav2.launch.py use_rviz:=false
[INFO] [launch]: All log files can be found below /home/jese--ki/.ros/log/2026-05-23-13-54-01-379669-KiBall-45227
[INFO] [launch]: Default logging verbosity is set to INFO
[ERROR] [launch]: Caught exception in launch (see debug for traceback): name 'false' is not defined
[INFO] [gz-1]: process started with pid [45244]
[INFO] [bridge_node-2]: process started with pid [45245]
[INFO] [static_transform_publisher-3]: process started with pid [45246]
[INFO] [async_slam_toolbox_node-4]: process started with pid [45247]
[static_transform_publisher-3] [WARN] [1779515641.656860303] []: Old-style arguments are deprecated; see --help for new-style arguments
[static_transform_publisher-3] [INFO] [1779515641.702381386] [base_to_lidar_static_tf]: Spinning until stopped - publishing transform
[static_transform_publisher-3] translation: ('0.200000', '0.000000', '0.165000')
[static_transform_publisher-3] rotation: ('0.000000', '0.000000', '0.000000', '1.000000')
[static_transform_publisher-3] from 'base_link' to 'lidar_link'
[async_slam_toolbox_node-4] [INFO] [1779515641.841881314] [slam_toolbox]: Configuring
[INFO] [gz-1]: sending signal 'SIGINT' to process[gz-1]
[INFO] [bridge_node-2]: sending signal 'SIGINT' to process[bridge_node-2]
[INFO] [static_transform_publisher-3]: sending signal 'SIGINT' to process[static_transform_publisher-3]
[INFO] [async_slam_toolbox_node-4]: sending signal 'SIGINT' to process[async_slam_toolbox_node-4]
[bridge_node-2] [INFO] [1779515641.846686591] [rclcpp]: signal_handler(SIGINT/SIGTERM)
[static_transform_publisher-3] [INFO] [1779515641.846815963] [rclcpp]: signal_handler(SIGINT/SIGTERM)
[async_slam_toolbox_node-4] [INFO] [1779515641.847124222] [rclcpp]: signal_handler(SIGINT/SIGTERM)
[async_slam_toolbox_node-4] [INFO] [1779515641.925462560] [slam_toolbox]: Using solver plugin solver_plugins::CeresSolver
[async_slam_toolbox_node-4] [ERROR] [1779515641.925670731] [slam_toolbox]: Caught exception in callback for transition 10
[async_slam_toolbox_node-4] [ERROR] [1779515641.925673286] [slam_toolbox]: Original error: failed to create guard condition: the given context is not valid, either rcl_init() was not called or rcl_shutdown() was called., at ./src/rcl/guard_condition.c:67
[async_slam_toolbox_node-4] [ERROR] [1779515641.925685579] [slam_toolbox]: Failed to finish transition 1. Current state is now: errorprocessing (Could not publish transition: publisher's context is invalid, at ./src/rcl/publisher.c:423, at ./src/rcl_lifecycle.c:368)
[INFO] [static_transform_publisher-3]: process has finished cleanly [pid 45246]
[gz-1] /usr/lib/ruby/3.2.0/fiddle.rb:62:in `initialize': Interrupt
[gz-1] from /usr/lib/ruby/3.2.0/fiddle.rb:62:in `new'
[gz-1] from /usr/lib/ruby/3.2.0/fiddle.rb:62:in `dlopen'
[gz-1] from /usr/lib/ruby/3.2.0/fiddle/import.rb:86:in `block in dlload'
[gz-1] from /usr/lib/ruby/3.2.0/fiddle/import.rb:77:in `collect'
[gz-1] from /usr/lib/ruby/3.2.0/fiddle/import.rb:77:in `dlload'
[gz-1] from /opt/ros/jazzy/opt/gz_sim_vendor/lib/ruby/gz/cmdsim8.rb:398:in `execute'
[gz-1] from /opt/ros/jazzy/opt/gz_tools_vendor/bin/gz:316:in `<main>'
[ERROR] [gz-1]: process has died [pid 45244, exit code -2, cmd 'gz sim -v 4 /home/jese--ki/Projects/dev/KiBots/KiBotTwo/install/kibot_one_sim/share/kibot_one_sim/worlds/kibot_one_obstacles.worlds.sdf'].
[INFO] [async_slam_toolbox_node-4]: process has finished cleanly [pid 45247]
[WARNING] [launch_ros.utilities.lifecycle_event_manager]: Abandoning wait for the '/slam_toolbox/change_state' service response, due to shutdown.
[ERROR] [bridge_node-2]: process has died [pid 45245, exit code -11, cmd '/opt/ros/jazzy/lib/ros_gz_bridge/bridge_node --ros-args --log-level info --ros-args -r __node:=kibot_one_bridge -r __ns:=/ --params-file /tmp/launch_params_i90tgh2y'].
嗯，貌似出现了报错，目前来看有下面的问题：
- use_composition_arg的default_value我们设置为的 false，但是这在 Python 中并不被识别，因此我们需要改回到 False。
- 我们的地图路径写的有问题，应该是 kibot_one_obstacles.world.sdf，我们写的是kibot_one_obstacles.worlds.sdf，world 后面多了个 s。
以及好几处单词拼写的问题，然后给我们的 collision_monitor 添加上 observation_sources：
collision_monitor:
ros__parameters:
base_frame_id: "base_link"
odom_frame_id: "odom"
cmd_vel_in_topic: "cmd_vel_smoothed"
cmd_vel_out_topic: "cmd_vel"
polygons: ["FootprintApproach"]
FootprintApproach:
type: "polygon"
action_type: "approach"
footprint_topic: "/local_costmap/published_footprint"
time_before_collision: 1.2
observation_sources: ["scan"]
scan:
type: "scan"
topic: "scan"
min_height: 0.15
max_height: 2.0
enabled: true

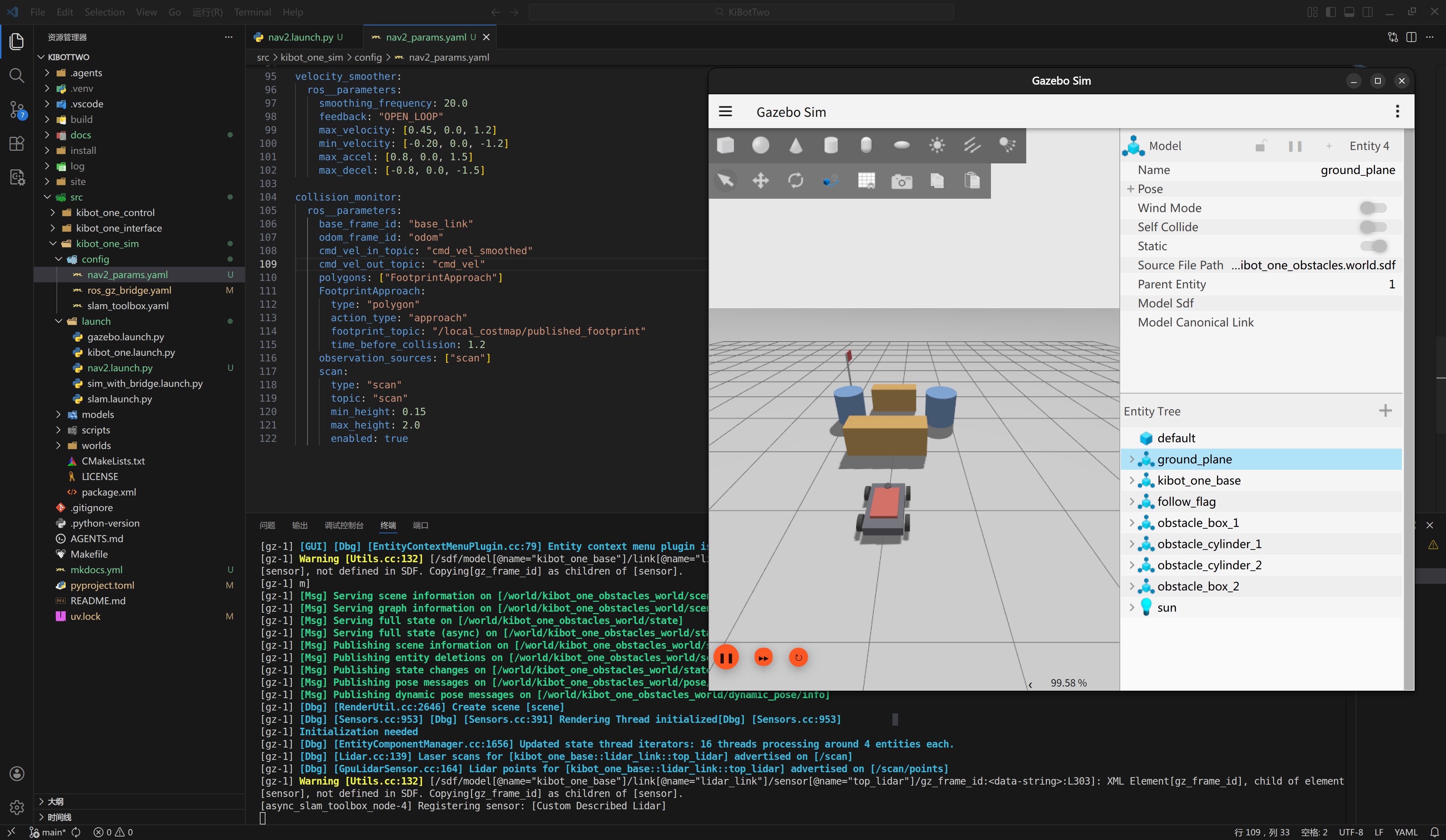

现在及已经成功拉起了：
